LABORATORIO #2

Descripción

En este laboratorio vamos a leer datos de 2 potenciómetros. Estos datos los usaremos como tiempo de encendido y el tiempo de apagado para una secuencia de 8 LEDs, que se moverá de izquierda a derecha, y viceversa.

Materiales

• Computador (con el IDE de Arduino, y el driver adecuado instalados)

• Tarjeta Arduino (cualquier modelo, debe corresponder al driver instalado)

• Cable USB (según el conector de la tarjeta Arduino)

• Protoboard

• 8 LEDs + Resistencias 220Ω

• 2 Potenciómetro 10KΩ

• Cables macho-macho

DIAGRAMAS

PROTOBOARD

ESQUEMA

PCB

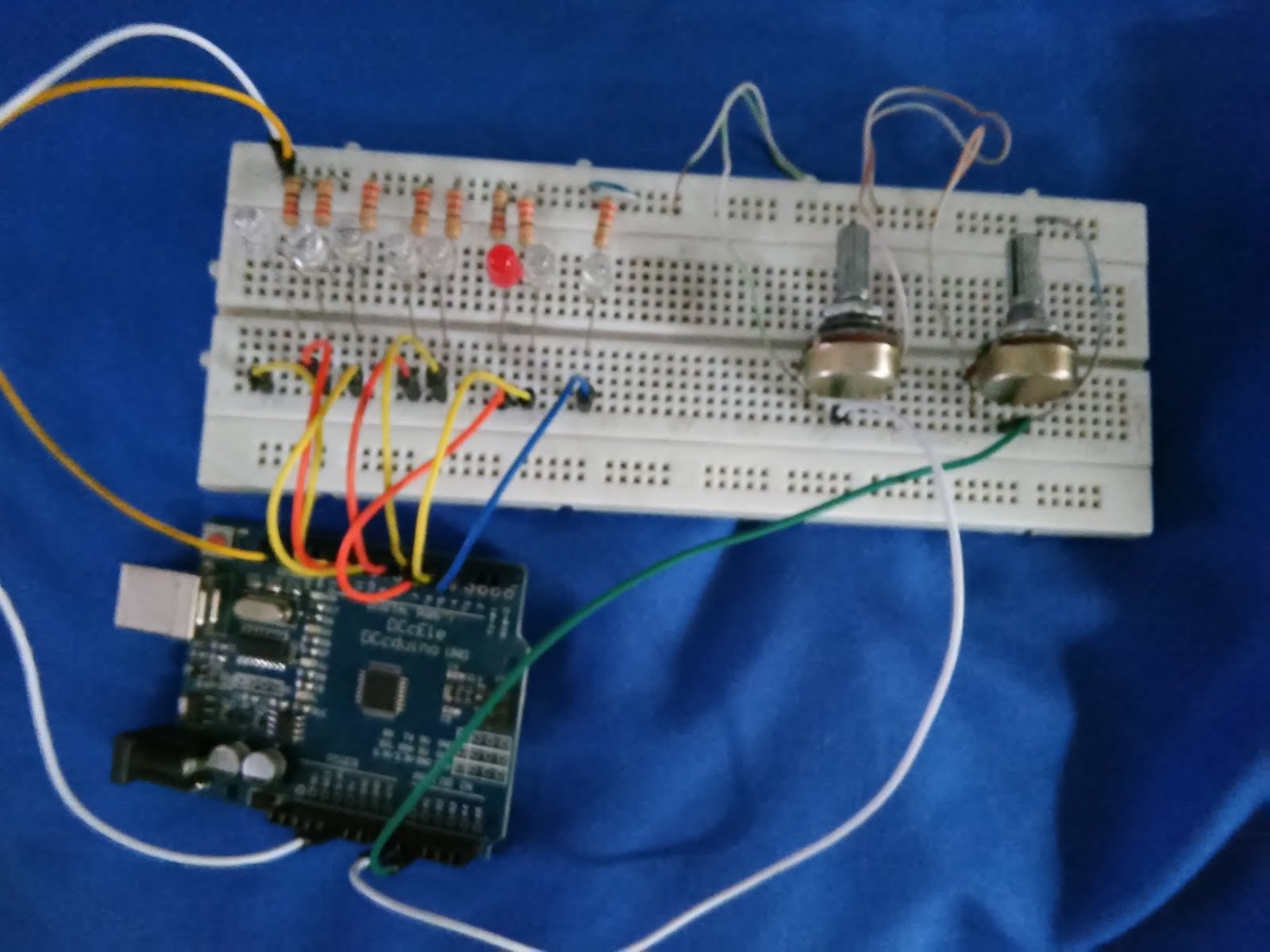

FOTOS MATERIALES Y MONTAJE

CÓDIGO

DATA HOSTED WITH ♥ BY PASTEBIN.COM - DOWNLOAD RAW - SEE ORIGINAL

1. /********** Proyecto **********
2.  * Laboratorio 02: 8 LEDs en linea controlados con Potenciometros
3.  * Autor: Kevin Quintero Ramirez
4.  * Descripcion:
5.  *   Mover un LED encendido de Izquierda a Derecha y viceversa
6.  *   con tiempos controlados por potenciometros
7.  * Conexiones:
8.  *   8 LEDs + resistencias a los pines D2 .. D9
9.  *   2 Potenciometros a los pines A0 y A1
10.  * Version: 1
11.  */
13. /********** Librerias **********/
15. // ninguna
17. /********** Constantes **********/
19. #define POT1    A0
20. #define POT2    A1
21. #define TOTLED   8 // Total LEDs
23. /********** Objetos **********/
25. // ninguno
27. /********** Variables **********/
29. int led[TOTLED] = {
30.   2, 3, 4, 5, 6, 7, 8, 9};
32. /********** Configuracion **********/
34. void setup() {
35.   int pos=0;
36.   while (pos < TOTLED){
37.     pinMode(led[pos], OUTPUT);
38.     pos=pos+1;
39.   }
40.   pinMode(POT1, INPUT);
41.   pinMode(POT2, INPUT);
42. } // end setup()
44. /********** Ciclo Principal **********/
46. void loop() {
48.   // Sensores
49.   int t_encendido = analogRead(POT1);
50.   int t_apagado = analogRead(POT2);
52.   // Acciones
53.   for (int pos = 0; pos < TOTLED; pos++) {
54.     on(led[pos], t_encendido);
55.     off(led[pos], t_apagado);
56.   }
57.   for (int pos = TOTLED-2; pos > 0; pos--) {
58.     on(led[pos], t_encendido);
59.     off(led[pos], t_apagado);
60.   }
62. } // end loop()
64. /********** Funciones **********/
66. // Pone en +5V el pin indicado, durante tantos milisegundos
67. void on(int pin, int ms){
68.   digitalWrite(pin, HIGH);
69.   delay(ms);
70. } // end on()
72. // Pone en GND el pin indicado, durante tantos milisegundos
73. void off(int pin, int ms){
74.   digitalWrite(pin, LOW);
75.   delay(ms);
76. } // end off()
78. /********** Fin ***********/
